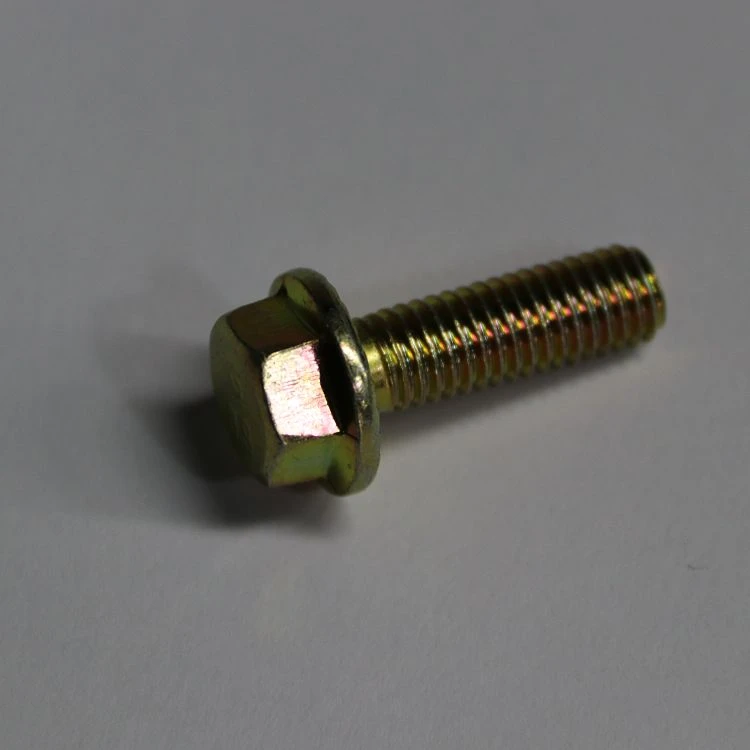

Entwodiksyon nan Flange Bolt Din 6921

Flange Bolt Din 6921 se boulon ki gen yon bride, oswa yon Ridge, nan yon bout. Boulon bride sa a aji tankou yon machin pou lave bati-an, distribye chaj la atravè yon zòn ki pi laj epi bay yon koneksyon ki pi an sekirite ak ki estab. Yo lajman itilize nan divès endistri akòz konsepsyon inik ak fonksyonalite yo.

DIN 6921 se yon estanda Alman ki espesifye dimansyon, materyèl, ak lòt espesifikasyon teknik nan boulon bride. Estanda sa a asire bon jan kalite ak konpatibilite nan boulon sa yo, fè yo serye ak efikas pou aplikasyon pou divès kalite.

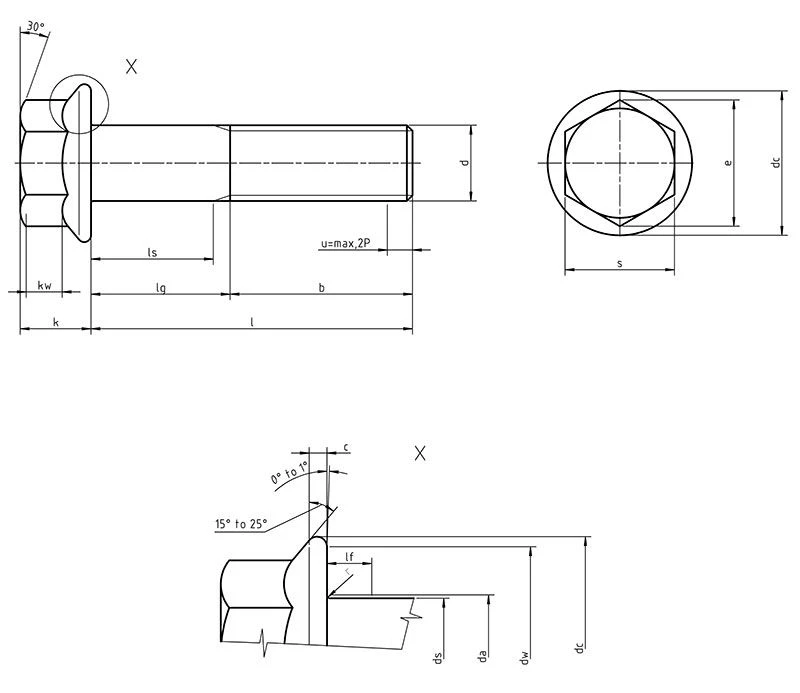

product-800-693

Lejand:

d2- Dyamèt enteryè bag la

b- longè fil la (omwen)

l- longè boulon

d- dyamèt nominal fil la

k- wotè tèt

s- gwosè hex tèt en

Fè:

Asye: 8.8, 10.9

Nerjaveèi:asye kabòn

Plastik: -

Ki pa fèr: -

Fil: 6g

FLANJ BOLTDIN 6921:dimansyon nan mm

Tredread gwosè d		M5	M6	M8	M10	M12	(M14)	M16	M20
		-	-	M8 x 1	M10 x 1,25	M12 x 1,5	(M14x1,5)	M16 x 1,5	M20 x 1,5
		-	-	-	(M10 x 1)	(M10 x 1,25)	-	-	-
P		0,8	1	1,25	1,5	1,75	2	2	2,5
C	Min.	1	1,1	1,2	1,5	1,8	2,1	2,4	3
avanjou	Min.	5	6	8	10	12	14	16	20
avanjou	Max.	5,75	6,75	8,75	10,8	13	15,1	17,3	21,6
dc	Max.	11,8	14,2	17,9	21,8	26	29,9	34,5	42,8
trase	Min.	9,8	12,2	15,8	19,6	23,8	27,6	31,9	39,9
e	Min.	8,79	11,05	14,38	16,64	20,03	23,36	26,75	32,95
h	Max.	6,2	7,3	9,4	11,4	13,8	15,9	18,3	22,4
m	Min.	4,7	5,7	7,6	9,6	11,6	13,3	15,3	18,9
m´	Min.	2,2	3,1	4,5	5,5	6,7	7,8	9	11,1
s	Gwosè nominal=max.	8	10	13	15	18	21	24	30
s	Min.	7,78	9,78	12,73	14,73	17,73	20,67	23,67	29,16
r	Max.	0,3	0,36	0,48	0,6	0,72	0,88	0,96	1,2

Tab 2.

Fil d			M5		M6		M8		M10		M12		M14		M16		M 20
			-		-		M8 x 1		M10 x 1,25		M12 x 1,5		M14 x 1,5		M16 x 1,5		M20 x 1,5
			-		-		-		(M10 x 1)		(M12 x 1,25)		-		-		-
l			Longè tij
dimansyon nominal	min.	maks.	ls min.	lg max	ls min.	lg max	ls min.	lg max	ls min.	lg max	ls min.	lg max	ls min.	lg max	ls min.	lg max	ls min.	lg max
10	9,71	10,29	-	2,4
12	11,65	12,35	-	2,4	-	3
16	15,65	16,35	-	2,4	-	3	-	4
20	19,58	20,42	-	4	-	3	-	4	-	4,5
25	24,58	25,42	5	9	2	7	-	4	-	4,5	-	5,3
30	29,58	30,42	10	14	7	12	-	8	-	4,5	-	5,3	-	6
35	34,5	35,5	15	19	12	17	6,75	13	-	9	-	5,3	-	6	-	6
40	39,5	40,5	20	24	17	22	11,75	18	6,5	14	-	10	-	6	-	6	-	7,5
45	44,5	45,5	25	29	22	27	16,75	23	11,5	19	6,25	15	-	11	-	6	-	7,5
50	49,5	50,5	30	34	27	32	21,75	28	16,5	24	11,25	20	6	16	-	12	-	7,5
55	54,4	55,6			32	37	26,75	33	21,5	29	16,25	25	11	21	7	17	-	9
60	59,4	60,6			37	42	31,75	38	26,5	34	21,25	30	16	26	12	22	-	14
65	64,4	65,5					36,75	43	31,5	39	26,25	35	21	31	17	27	6,5	19
70	69,4	70,6					41,75	48	36,5	44	31,25	40	26	36	22	32	11,5	24
80	79,4	80,6					51,75	58	46,5	54	41,25	50	36	46	32	42	21,5	34
90	89,3	90,7							56,5	64	51,25	60	46	56	42	52	31,5	44
100	99,3	100,7							66,5	74	61,25	70	56	66	52	62	41,5	54
110	109,3	110,7									71,25	80	66	76	62	72	51,5	54
120	119,3	120,7									81,25	90	76	86	72	82	61,5	74
130	129,2	130,8											80	90	76	86	65,5	78
140	139,2	140,8											90	100	86	96	75,5	88
150	149,2	150,8													96	106	85,5	98
160	159,2	160,8													106	116	95,5	108
180	179,2	180,8															115,5	128
200	199	201

Avantaj nan Flange Bolt Din 6921

Flange Bolt Din 6921 ofri plizyè avantaj ki fè yo apwopriye pou aplikasyon espesifik:

1. Estabilite Enhanced: Flange entegre a bay estabilite adisyonèl epi anpeche boulon an wotasyon oswa detachman anba chaj dinamik oswa vibrasyon.
2. Redwi Tan Asanble: Flange Bolt Din 6921 elimine nesesite pou rondelles separe, diminye tan asanble ak senplifye pwosedi enstalasyon yo.
3. Amelyore Distribisyon Chaj: Flange a distribye chaj la aplike sou yon pi gwo sifas, diminye konsantrasyon estrès ak minimize risk pou domaj nan sifas kwazman an.
4. Rezistans korozyon: boulon bride yo disponib nan materyèl tankou asye pur, ki ofri ekselan rezistans korozyon, ki fè yo apwopriye pou anviwònman deyò ak korozivite.

Kalite materyèl pou boulon bride Din 6921

Steel:

Steel se yon materyèl komen yo itilize pou boulon bride din 6921 akòz fòs li yo ak rezistans. Li ka kenbe tèt ak nivo segondè nan estrès epi li rezistan a mete ak chire, fè li ideyal pou aplikasyon pou lou.

Nerjaveèi:

Nerjaveèi se yon lòt materyèl popilè pou boulon bride din 6921. Li ofri ekselan rezistans korozyon, ki fè li apwopriye pou itilize nan anviwònman kote boulon yo ka ekspoze a imidite oswa pwodui chimik.

Kabòn Steel:

Kabòn asye se yon kalite asye ki gen yon kontni kabòn ki pi wo pase asye regilye. Sa fè li pi difisil ak pi fò, men tou, pi frajil. Boulon bride asye kabòn yo souvan itilize nan aplikasyon ki mande pou gwo fòs.

Aplikasyon nan Flange Bolt Din 6921

Flange Bolt Din 6921 jwenn anpil itilizasyon atravè diferan endistri ak aplikasyon akòz konsepsyon inik yo ak karakteristik avantaje yo. Gen kèk aplikasyon komen yo enkli:

1. Endistri otomobil: Nan fabrikasyon ak reparasyon otomobil, boulon bride yo itilize nan zòn kritik tankou asanble motè, transmisyon aliye, konpozan sispansyon, ak sistèm tiyo echapman. Flange a bay estabilite amelyore epi anpeche boulon an dekole akòz vibrasyon oswa fòs dinamik.
2. Konstriksyon ak Jeni estriktirèl: Boulon bride jwe yon wòl enpòtan anpil nan pwojè konstriksyon, ki gen ladan estrikti bilding, pon, ak enfrastrikti. Yo itilize yo pou konekte travès asye, kolòn, parantèz, ak lòt eleman estriktirèl, asire asanble ki an sekirite ak ki estab. Flange a ede distribye chaj la respire, diminye risk pou yo echèk estriktirèl.
3. Machin ak Ekipman Asanble: Nan machin endistriyèl ak asanble ekipman, boulon bride yo pi pito pou fyab yo ak rezistans nan detachman anba chaj lou oswa vibrasyon konstan. Yo souvan itilize nan plant fabrikasyon, enstalasyon pwosesis, ak machin agrikòl pou sekirize konpozan tankou motè, bwat, ak sistèm transporteur.
4. Plonbri ak sistèm HVAC: Flange Bolt Din 6921 yo anplwaye nan plonbri ak sistèm HVAC (chofaj, vantilasyon, ak èkondisyone) pou rantre nan tiyo, kanalizasyon, ak ekipman. Flange a bay yon sele sere epi anpeche flit, asire operasyon efikas ak minimize kondisyon antretyen.
5. Aerospace ak Aplikasyon Marin: Nan endistri ayewospasyal ak maren, boulon bride yo itilize nan aplikasyon kritik kote gwo fòs, rezistans korozyon, ak fyab yo esansyèl. Yo itilize yo nan asanblaj avyon, konstriksyon bato, ak estrikti lanmè pou sekirize eleman ki sibi kondisyon ekstrèm, ki gen ladan varyasyon tanperati ak ekspoze dlo sale.

Flange Bolt Din 6921 founisè Rekòmandasyon pwodwi

1. Kabòn Steel Wedge Anchor:

Kabòn Steel Wedge Anchor yo se gwo lankr mekanik ki fèt pou pèfòmans konsistan nan konkrè solid oswa masonry konkrè plen koulis. Se lank la threaded epi li vini konplè ak yon nwa ak machin pou lave.

2. Vis klwazon sèch Nwa:

Drywall Screws Blacks gen yon kouch fosfat ki sipoze kenbe konpoze klwazon sèch mouye nan lakòz tèt vis la rouye. Malgre ke kouch la ede anpeche rouye, li pa sispann rouye tout ansanm, ki se poukisa vis klwazon sèch nwa yo rekòmande sèlman pou pwojè andedan kay la, akòz tandans yo pafwa rouye.

3. Machin pou lave plat Din125:

Flat Washer DIN 125: Yon annulus plat oswa bag, souvan fè nan metal, yo itilize gaye chaj la nan yon fixation vissées. Anplis de sa, yo ka itilize yon machin pou lave plen lè twou a gen yon dyamèt ki pi gwo pase nwa a fikse.

4. High Strength Flat Washer Klas 8.8:

High Strength Flat Washer Klas 8.8 se te fè soti nan asye wo-fòs ak yon klas 8.8, ki koresponn ak materyèl la nan boulon akonpaye an. Li se yon eleman nan seri a zam ansanm ak boulon an ak nwa, pran fòm lan nan yon plak mens ak yon twou.

5. Segondè fòs mete rezistan asye plak:

Yon plak asye ki reziste ak fòs segondè fèt ak yon alyaj asye pur ki gen omwen 0.2 % nikèl, aliminyòm oswa kwiv. Se Plak asye ki reziste ak fòs segondè yo itilize souvan nan fabrikasyon konpozan estriktirèl ak zouti. Alyaj la rezistan a mete, korozyon, ak rouye.

Bride boulon Din 6921 Manifaktirè Kesyon Gid:

FAQ

K: Ki sa ki boulon bride din 6921?

A: Flange Bolt Din 6921 se boulon ki gen yon bride, oswa yon Ridge, nan yon bout. Flange sa a aji tankou yon machin pou lave entegre, distribye chay la atravè yon zòn ki pi laj epi bay yon koneksyon ki pi an sekirite ak ki estab.

K: Ki sa ki DIN 6921?

A: DIN 6921 se yon estanda Alman ki espesifye dimansyon yo, materyèl, ak lòt espesifikasyon teknik nan boulon bride.

K: Ki materyèl yo itilize pou boulon bride din 6921?

A: Flange Bolt Din 6921 ka fèt ak divès kalite materyèl, tankou asye, asye pur, ak asye kabòn. Chwa a nan materyèl depann sou kondisyon espesifik aplikasyon an.

K: Ki tretman sifas diferan pou boulon bride din 6921?

A: Tretman sifas pou boulon bride yo enkli plenn, zenk plake, flake zenk, fosfat, ak YZP. Tretman sa yo amelyore pèfòmans ak lavi boulon yo.

K: Ki jan yo sere boulon boulon bride tiyo?

A: koupl final la pou boulon bride tiyo yo depann sou kalite gasket yo itilize. Koupl sa a bay chaj la kranpon sou gasket ki nesesè pou sele apwopriye. Metalik ak espiral kalite garnitur mande pou pi gwo fòs blocage pase materyèl kawotchou plat. Pi wo presyon sistèm mennen nan ogmante koupl Fastener. Joint bride tiyo yo pa janm dwe itilize pou rale kanalizasyon an jiska ponp lan. Sa a ka detire boulon an, pliye yon bride tiyo, kraze Distribisyon ponp lan oswa pliye yon plak pou aspirasyon. Olye de sa, boulon bride tiyo ka ranpli espas ki genyen ant ponp lan ak moso bobin lè l sèvi avèk sekans pi sere ki kòrèk la. Boulon bride tiyo yo ta dwe sere boulon nan sekans ki kòrèk la jan yo montre anba a.

K: Ki diferans ki genyen ant Klas 4.8 ak 8.8 boulon?

A: Boulon yo nan klas 8.8 ak pi wo yo te fè nan asye alyaj ki ba-kabòn oswa medyòm-kabòn asye epi yo trete chalè (tranpe ak tanperaman). Kabòn asye klas 4.8 boulon yo souvan refere yo kòm boulon fòs segondè, ak lòt moun yo souvan refere yo kòm boulon òdinè.

K: Ki kalite Hex Bolt yo ye?

A: Men kèk diferan kalite boulon hex:
Klas 8 plenn: Yon boulon metal fè ak yon fil amann ki fèt ak mwayen asye alyaj kabòn ki trempe ak apeze. Boulon klas 8 yo pi rèd epi yo gen yon fòs rupture ki pi wo pase boulon klas 5, men yo pi frajil tou.
Klas 5 plenn: Yon boulon metal fè ak yon fil koryas.
Lou: Yon boulon estriktirèl ki satisfè kondisyon ki nan ASTM A325.

K: Ki ekivalan DIN 912?

A: DIN 912 ak ISO 4762 se estanda ekivalan, ak diferans nan sèlman nan estanda yo tèt yo se ke kèk gwosè nominal yo te koupe ak ke yon estanda fil amann (ISO 12474) te kreye.

K: Ki aplikasyon Hook Bolt Zenk Plated?

A: Yon zenk boulon zenk plake se yon kalite boulon ki kouvwi nan zenk epi yo ka itilize pou pandye atik sou mi oswa plafon. Zenk plating ka bay rezistans korozyon ak rezistans chalè modere, epi li la tou pi bon mache pase asye pur. Hook Bolt Zenk Plated ka itilize pou yon varyete aplikasyon, tankou:
Atik ki pandye: Boulon zen yo ka itilize pou pann atizay, plant kay, ak ankadreman sou mi oswa plafon. Yo ka itilize tou pou sispann câbles, chenn, ak fil.
Tèt kay: Boulon zen yo ka itilize pou ranje fèy twati.

K: Poukisa sèvi ak zenk boulon plake?

A: Hook Bolt Zenk plake kapab yon bon chwa pou anpil aplikasyon paske yo pa chè, yo bay kèk rezistans korozyon, epi yo gen lòt benefis:
Pri: Zenk pa chè pou jwenn ak pwosesis, fè boulon zenk plake pi bon mache pase asye pur.
Rezistans korozyon: Zenk korode pi dousman pase lòt metal, tankou asye, epi li ka pwoteje metal debaz la kont imidite ak oksijèn. Sepandan, zenk plating ka pa ase nan anviwònman mouye oswa imid, ak zenk tou sansib a asid ak alkali.
Lòt benefis: Zenk plating ka ajoute tou lubrisite nan fil yo, ogmante dite sifas, epi bay rezistans chalè modere jiska 400 degre F. Zenk se tou resikle, fè li yon opsyon dirab.
